“大莲花”蜕变记

变  ① 规模

目前，国内各城市奥体中心的主体育场看台席数通常规划在60,000人左右，CCDI承接设计的济南、山西、福州等地的主体育场，规模莫不如此。而杭州已经有了60,000坐席的黄龙体育中心，新建的体育设施势必须具备更大规模的远见。于是，可容纳80,000名观众的杭州奥体中心成为CCDI至今设计的最大规模的体育场。

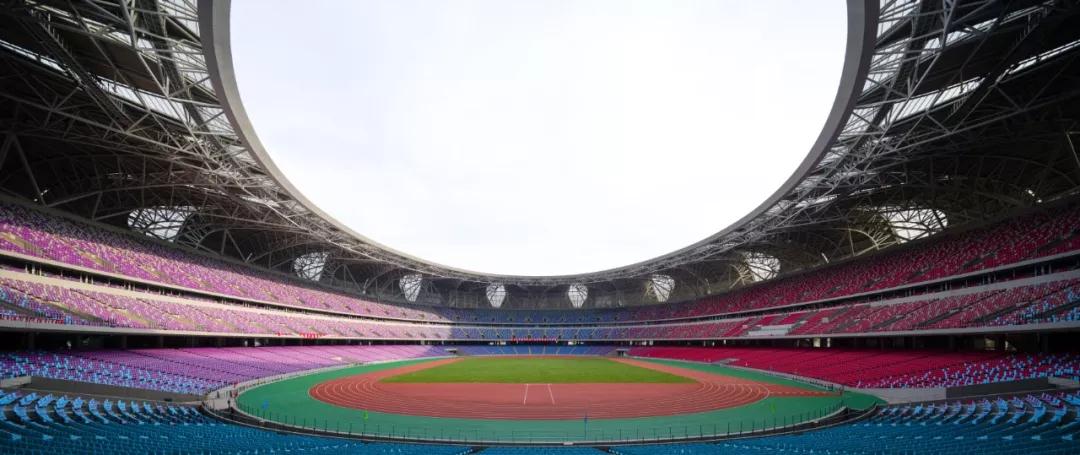

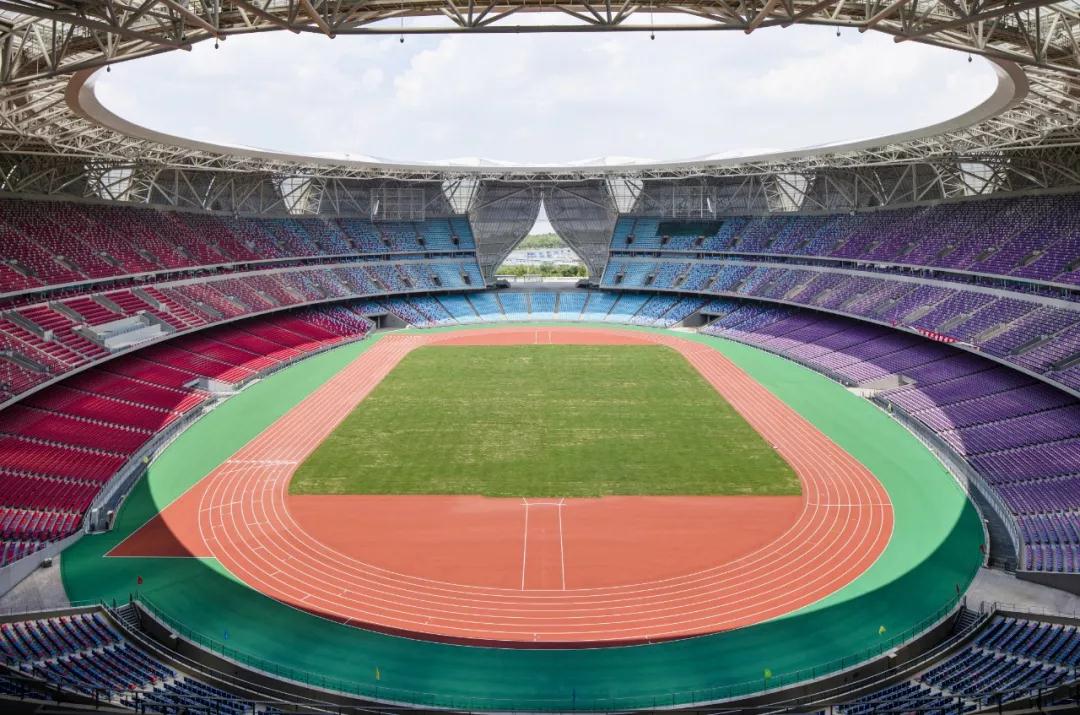

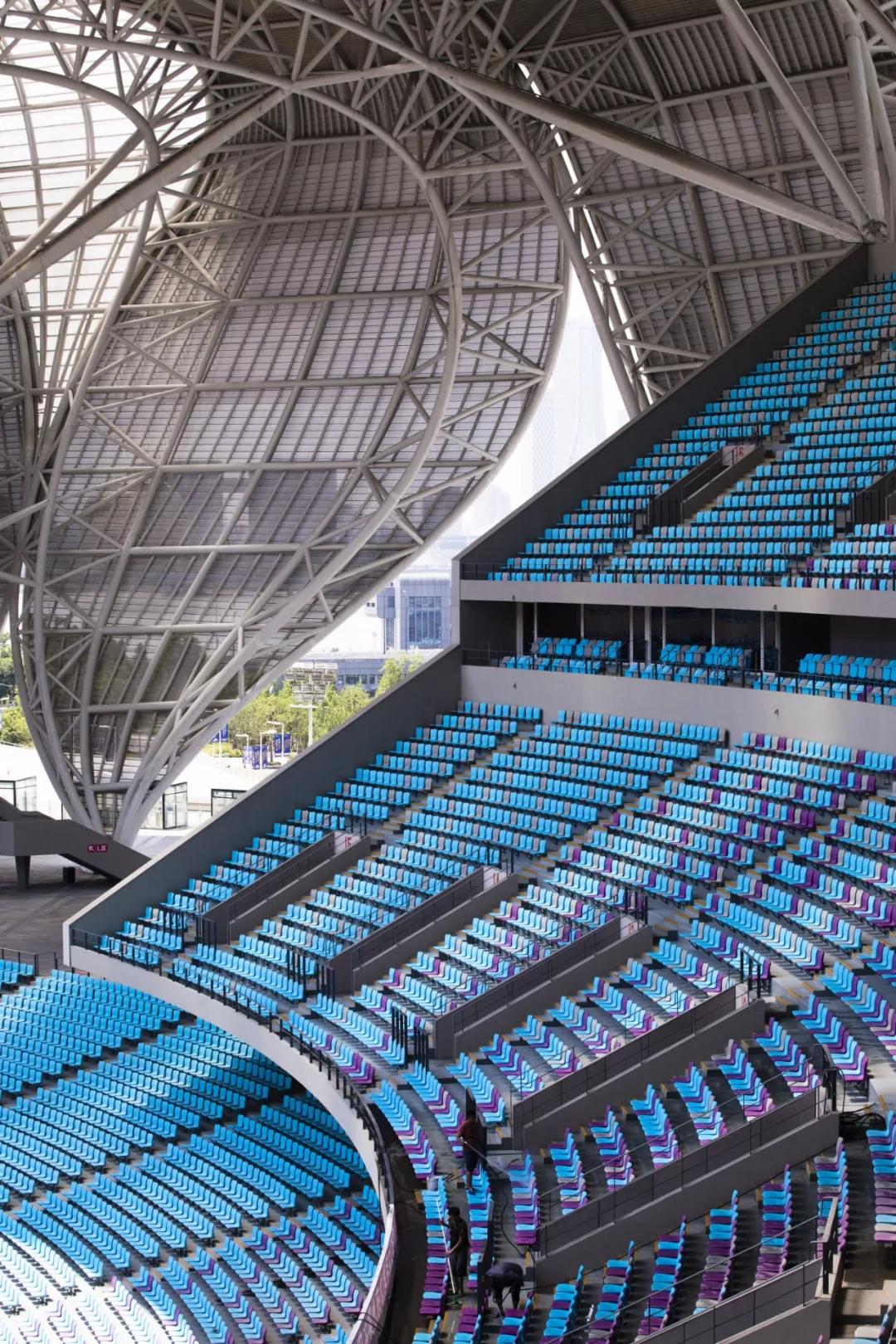

| 体育场内部透视图

变 ② 工期

早在2008年，美丽的杭城就在钱塘江东侧的新区规划了以体育赛事和博览文化为核心的奥体博览新区。经过激烈的国际竞赛，CCDI悉地国际与美国NBBJ组成联合团队的设计方案获得优胜。

然而，在“2015年全国青年运动会”主办城市的角逐中，杭州输给了福州。于是，比杭州奥体足足晚了两年开始设计的福州海峡奥体中心（同为CCDI悉地国际设计）赶在2015年赛事之前顺利竣工。

没想到故事还有转折，随着杭州获得2022年亚运会举办权和G20的成功举办，杭州奥体中心再次走入国际关注的视野。

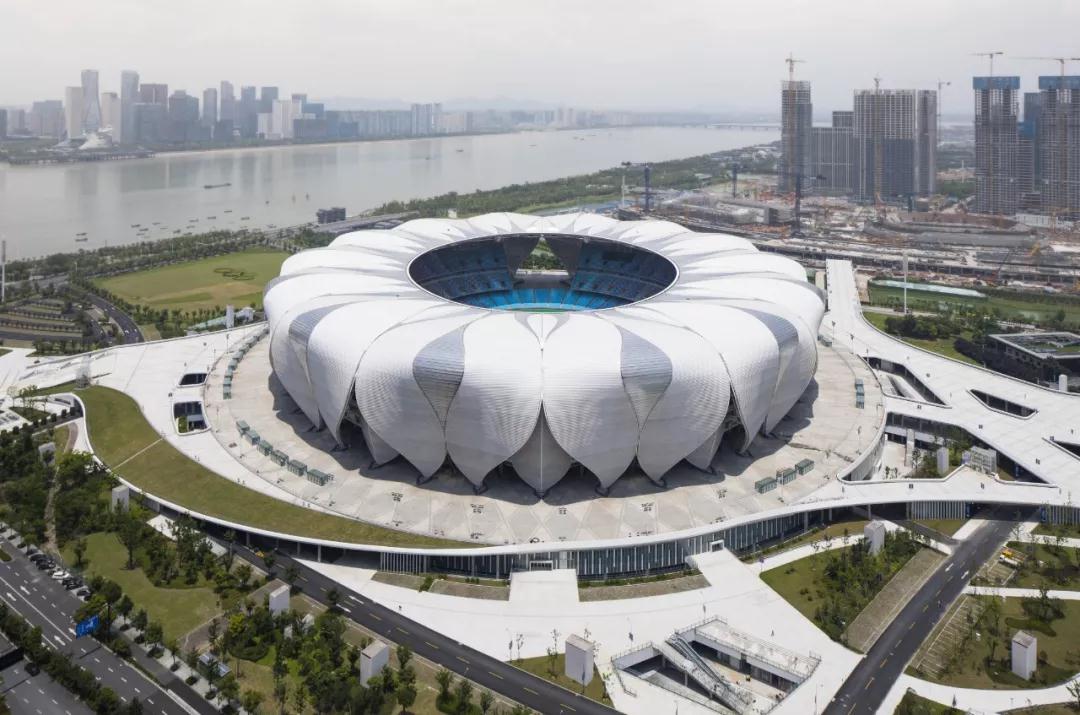

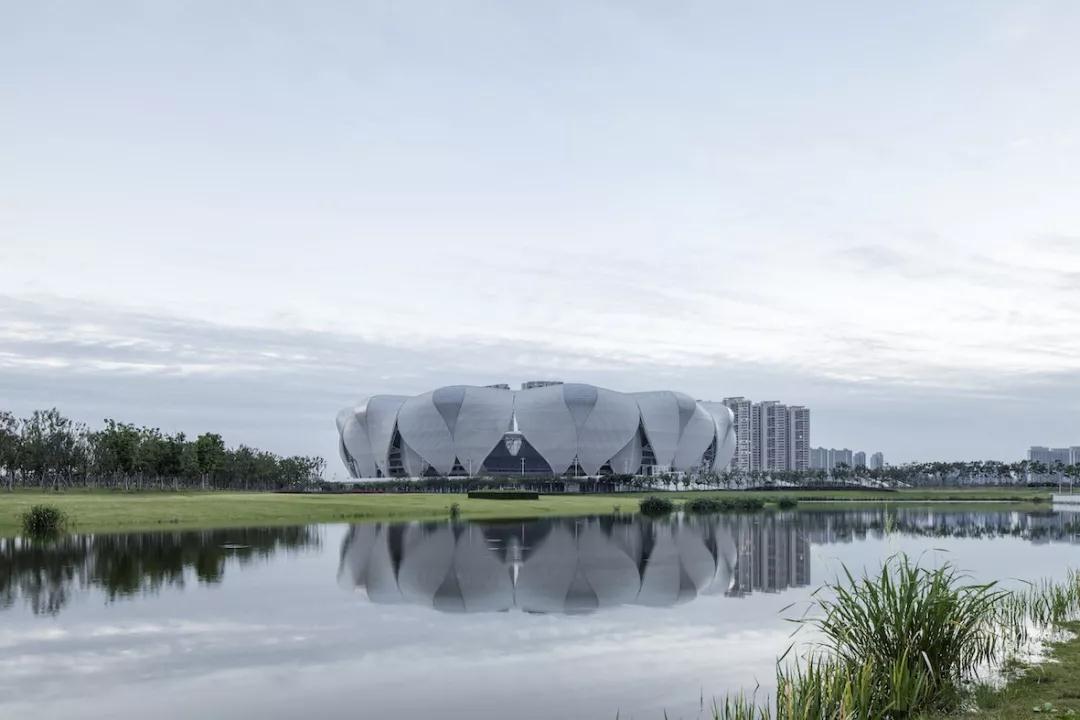

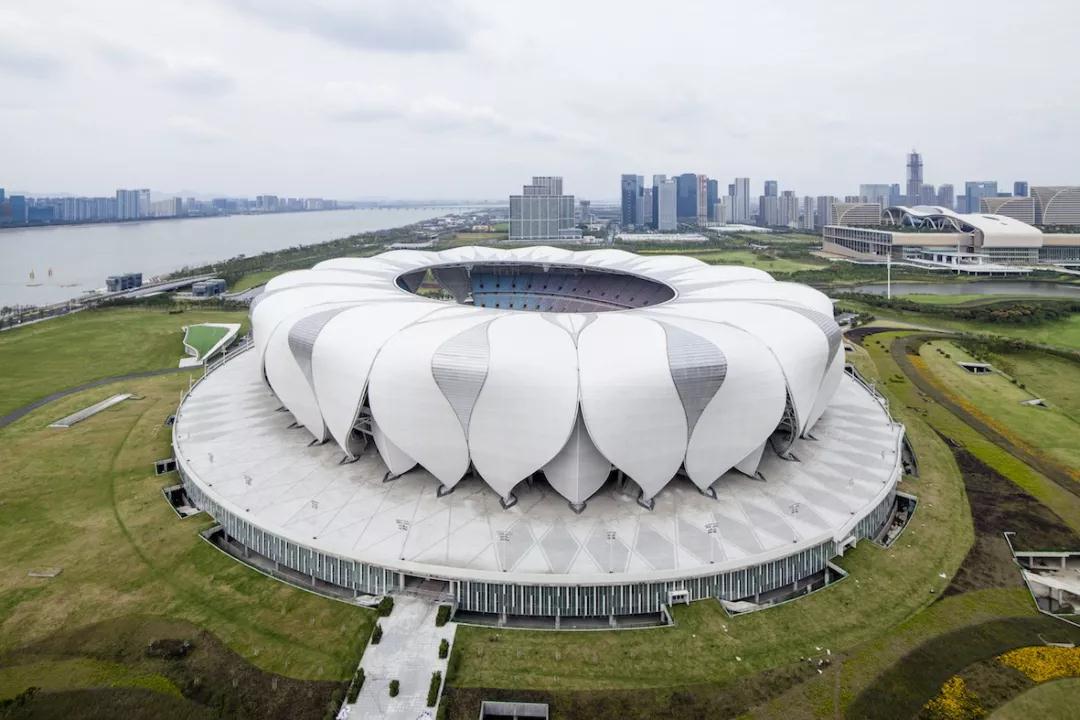

| 体育场透视图

变 ③造型

杭州奥体中心的“有机”造型设计灵感源于自然界的花朵，场馆的造型以花瓣为母题，而半透明白色花瓣的肌理又源自丝绸编织的纹理。花瓣状的外表皮被分解成一系列互相联系的部分，既是维护结构又是承重结构，实现了形式与功能的有机结合。

杭州奥体中心体育场按特大型特级体育建筑标准建设，主体结构设计使用年限为100年。看台区上覆完整的环状花瓣造型钢结构悬挑罩棚，罩棚外边缘南北向长约333m，东西向285m，罩棚覆盖宽度68m，悬挑长度52.5m，罩棚顶标高60.7m。罩棚由28片大花瓣和27片小花瓣构成，采用了空间管桁架+弦支单层网壳组合结构体系。

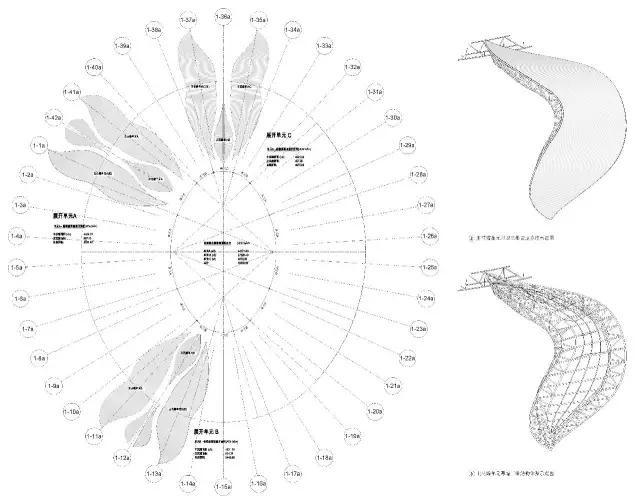

| “花瓣”罩棚单元示意图

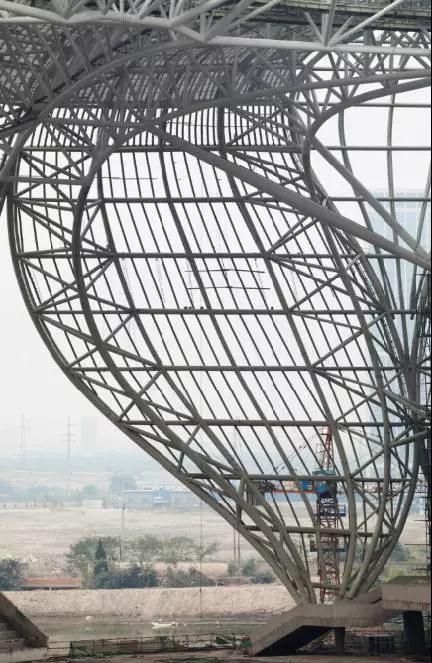

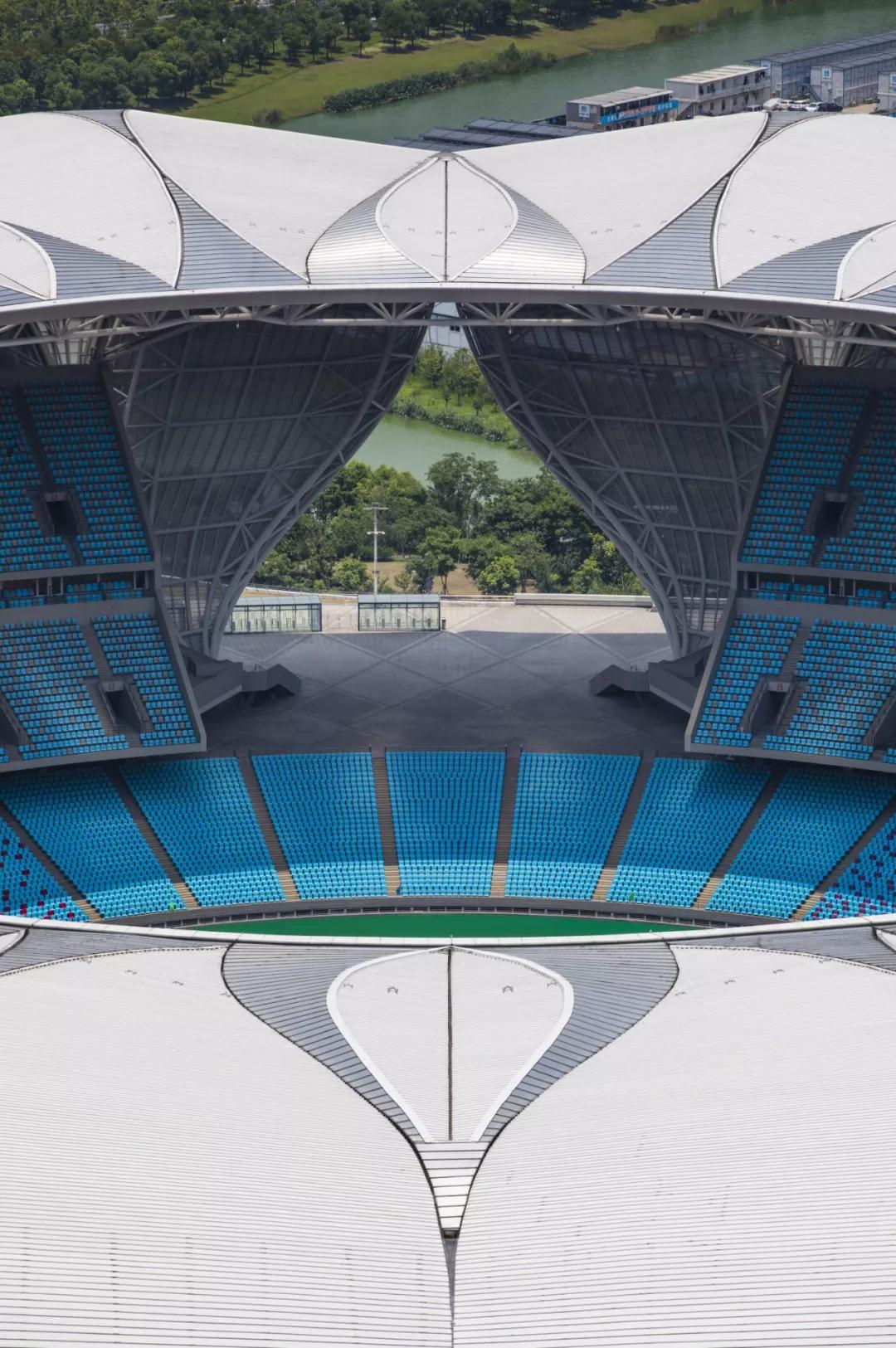

| 一片完整的罩棚“花瓣”

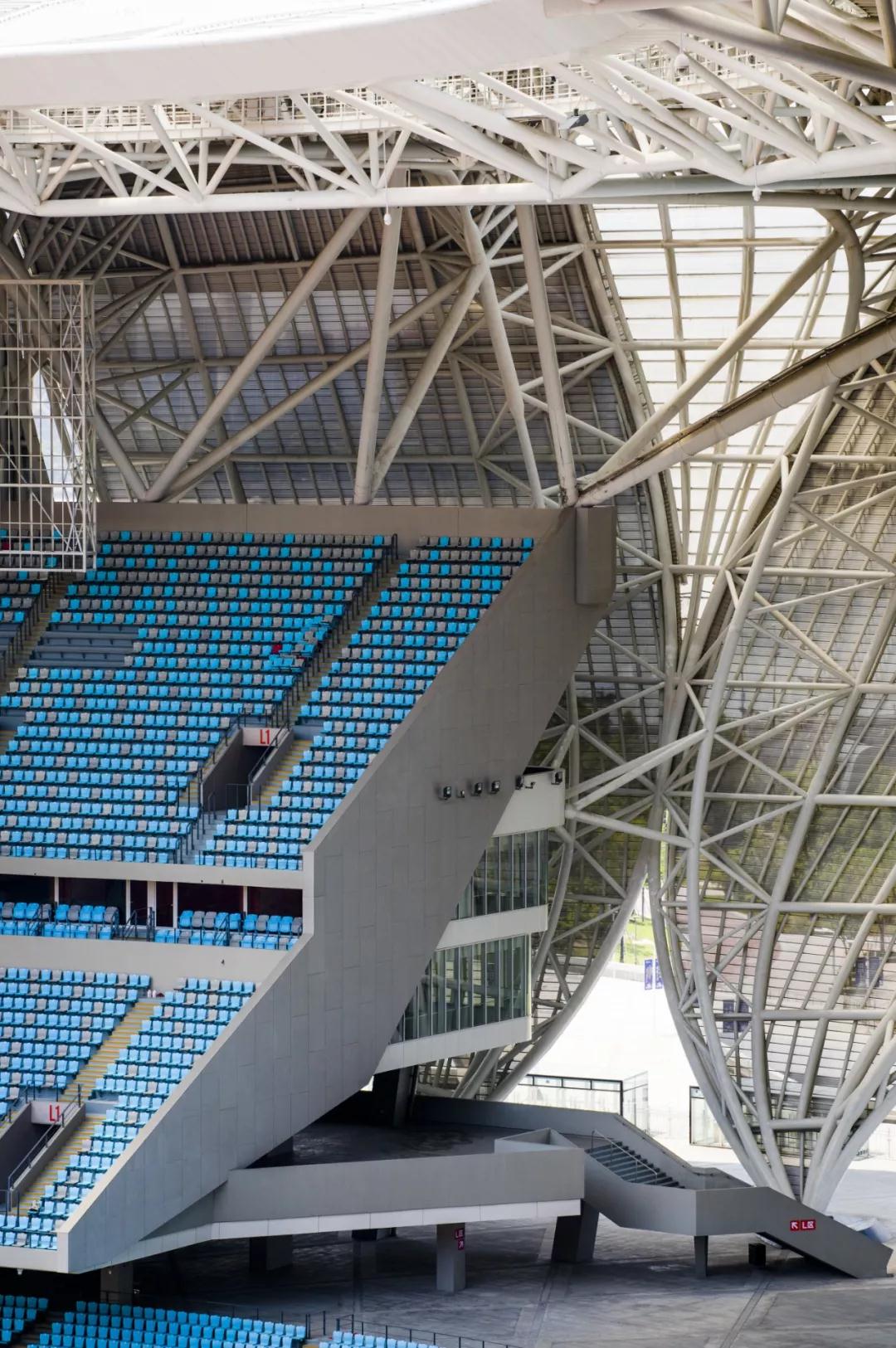

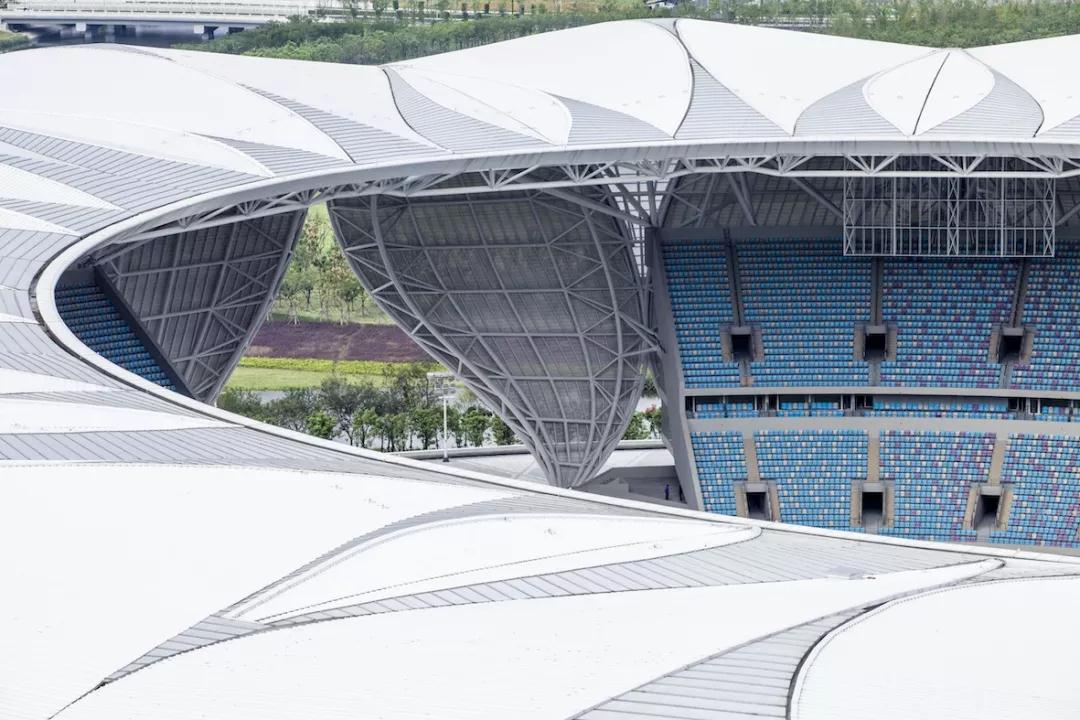

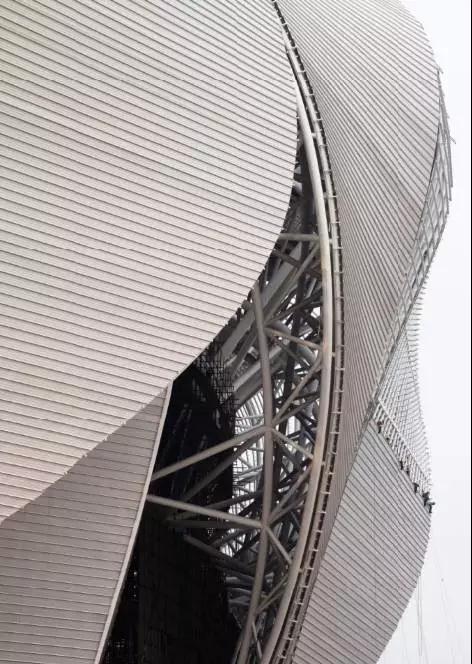

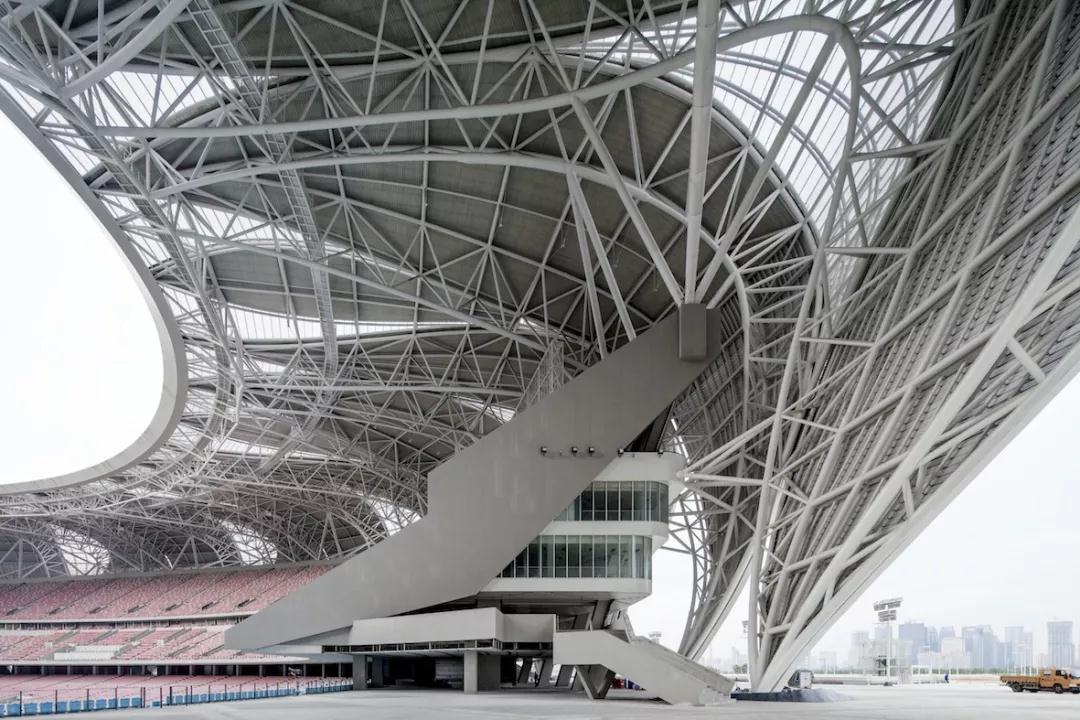

| 罩棚钢结构骨架可以看出“花瓣”雏形

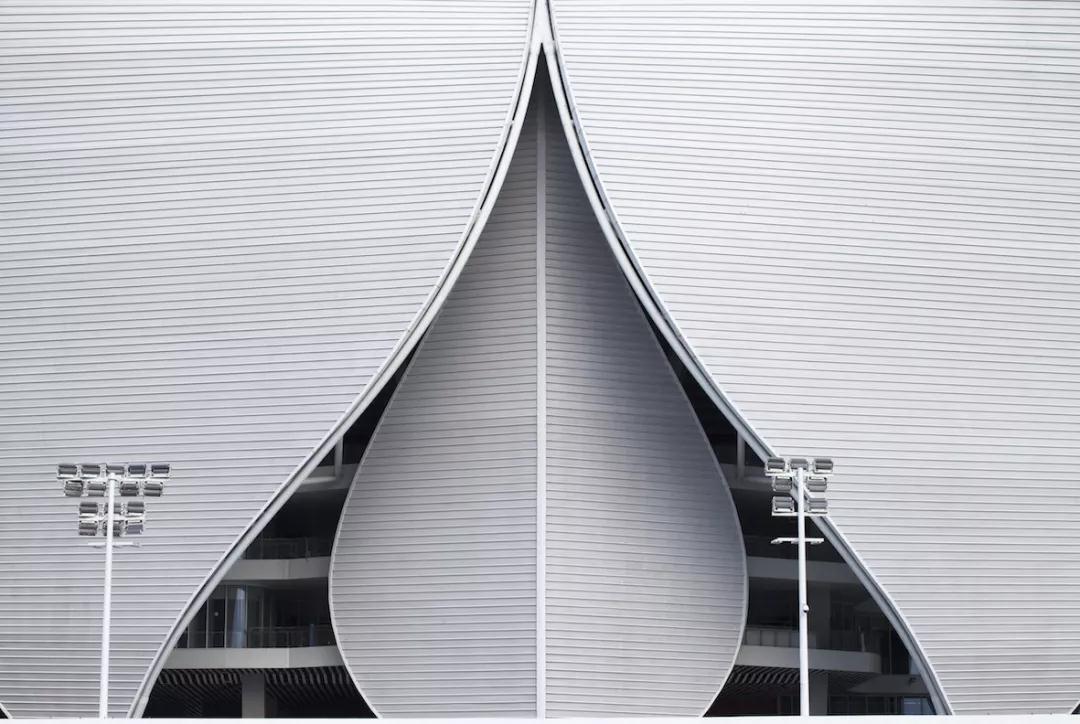

主体花瓣材质采用直立锁边铝镁锰金属板，金属板质感有力塑造了花瓣的造型。立面部分进行穿孔，穿孔率从下部的30％在肩部过渡到屋面不穿孔，立面的过渡化穿孔满足内部空间通风排烟需求的同时，使立面富有光影变化。

| 立面局部模型图

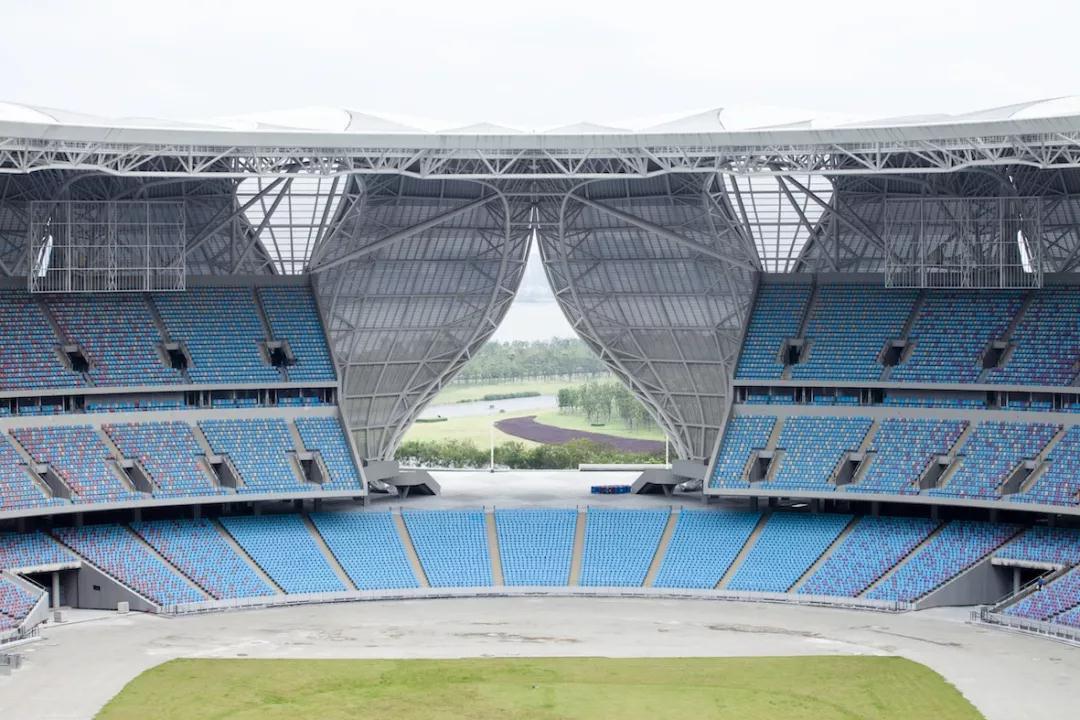

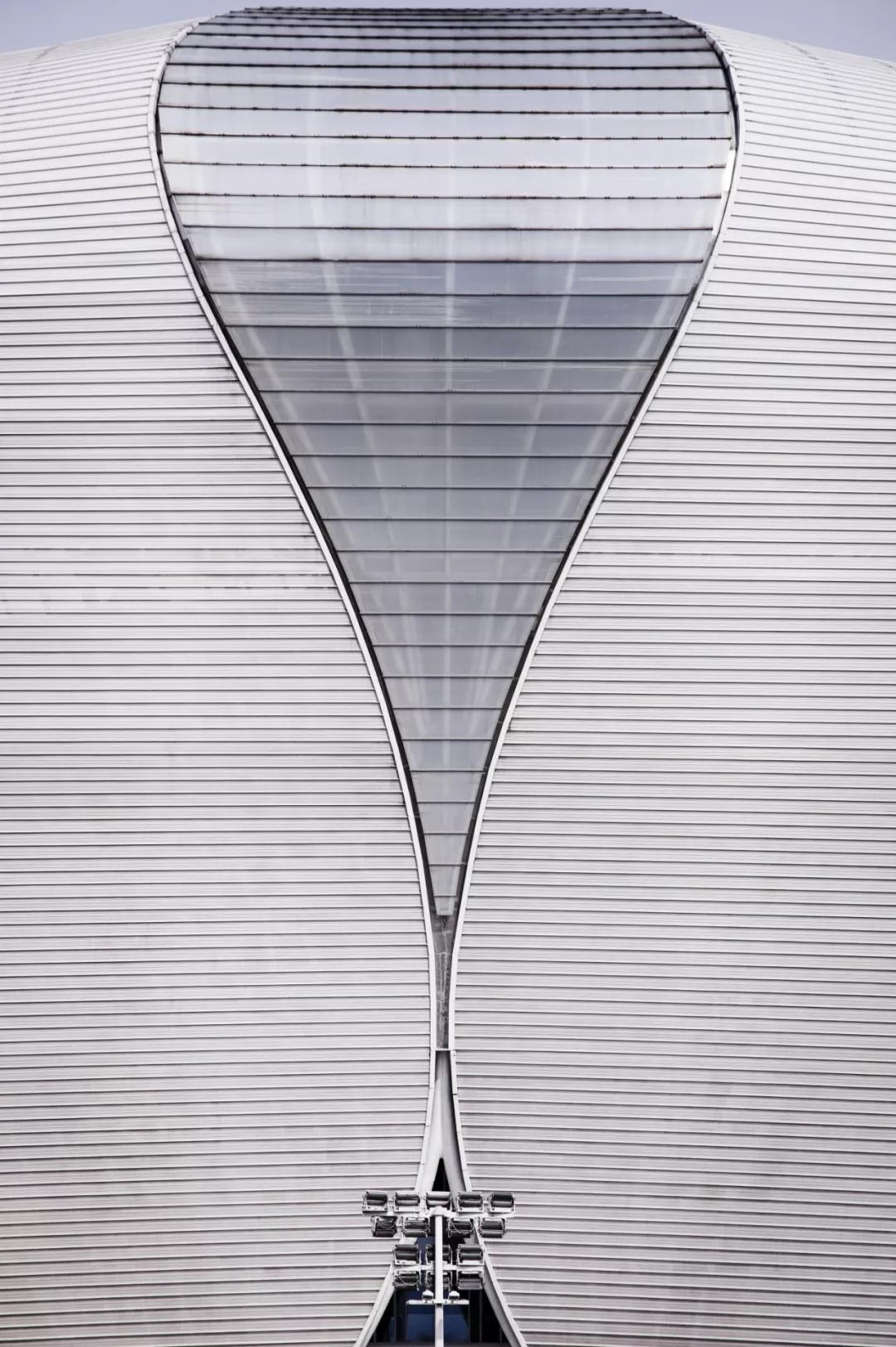

| 接近完整的立面细部

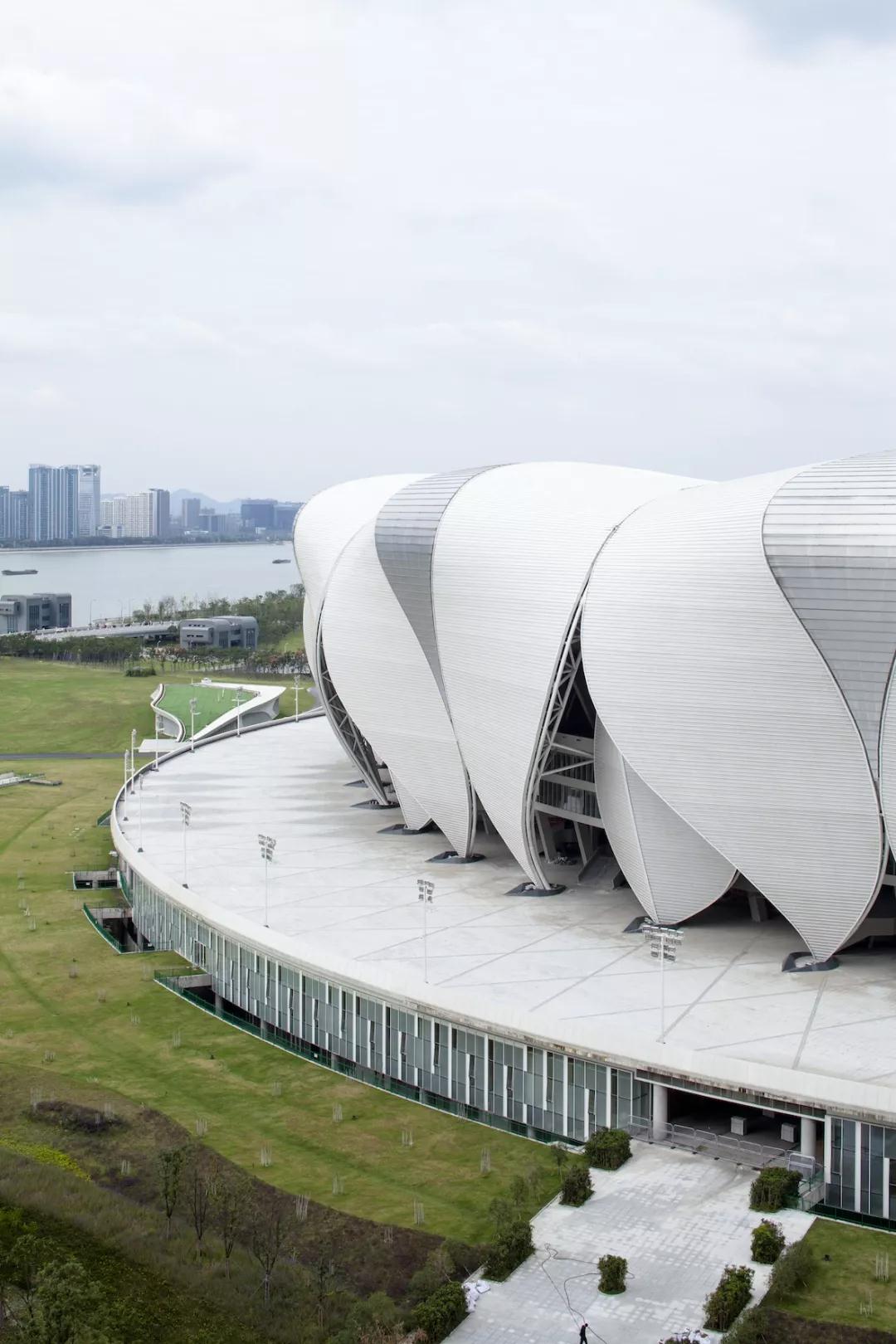

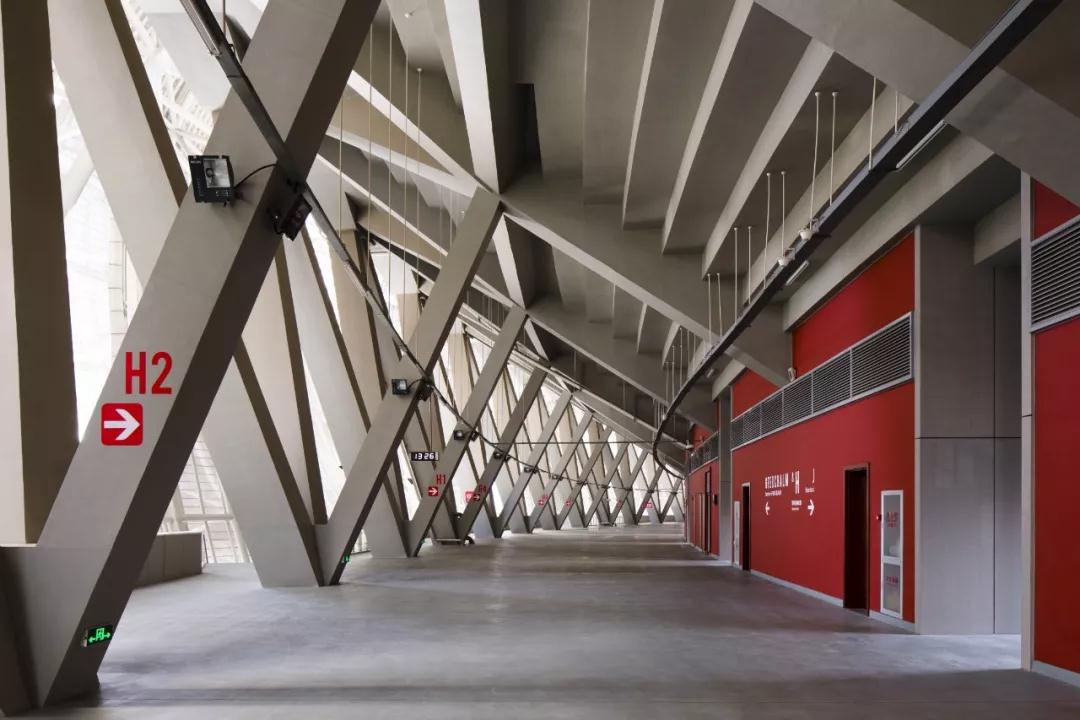

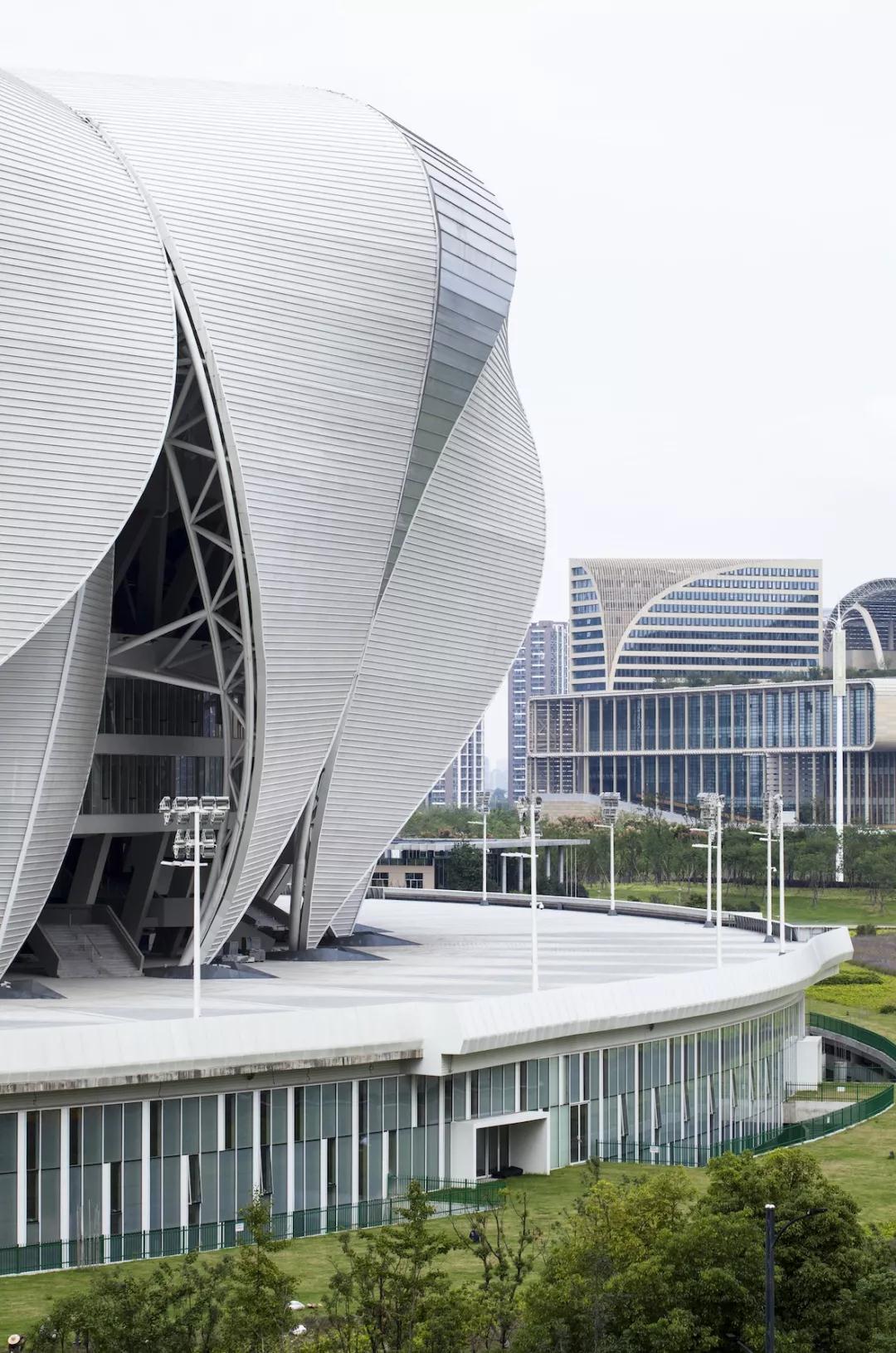

体育场的二层平台作为花瓣的基座发挥重要的人流集散功能，既是赛时观众疏散平台，又可在赛后作为体育中心休闲广场的一部分。

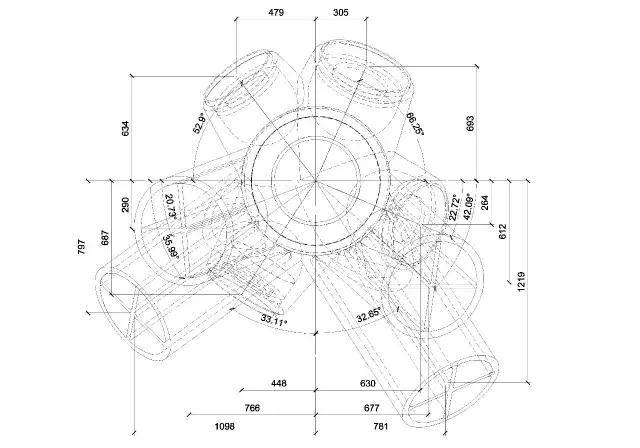

| 平台层与“花瓣”连接的复杂钢结构节点图

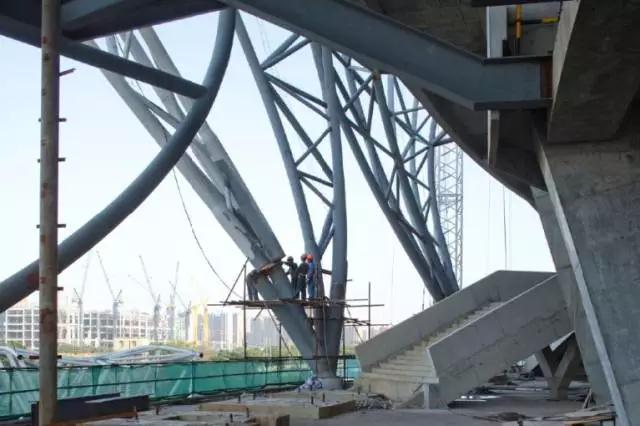

| 平台层与“花瓣”连接节点施工

杭州奥体中心项目是CCDI对于过往体育建筑设计经验的一大集成。体育事业部的建筑师们将过去数年中，在建筑概念、结构设计和材料运用上的心得，集中反映在该项目中。例如，“花瓣”叶片之间的开口，是吸取了国家网球中心对于光影处理的手法；结构上则沿用了济南和福州两座奥体中心体育场的“开孔金属板+复杂钢结构杆件”的建构体系，两者互相作用，使得杭州奥体中心体态轻柔，如江南丝绸般具有细腻的编织肌理。

Credits:

项目名称：杭州奥体博览城主体育场

客户名称：杭州奥体会展中心项目指挥部

项目地点：浙江省杭州市萧山区青年路

设计单位：CCDI悉地国际 + NBBJ（美国）

设计时间：2008年

竣工时间：2017年

项目占地面积：80244 ㎡

总建筑面积：248983㎡

其中，地上建筑面积179697 ㎡，地下建筑面积：69286 ㎡

主体育场座席数量：80 912座

最大建筑高度：60.7m（罩棚最高点结构标高）

罩棚结构：空间管桁架、弦支单层网壳钢结构
