欢迎访问体荟官网! 关于体荟 供应商分类信息 订阅 广告 登录注册

把你的新闻事件投稿给tougao@tihuichina.com

网球场面层介绍之--- 翻新篇

发布时间:2018/9/21 11:16:42    编辑:Kitty Zhao



我国改革开放以来新建网球场数量猛增,近年每年需要翻新的数量应不少于五千片。这里主要谈谈室外沥青混凝土基础网球场翻新。

一:问题

由于新建时的基础不合格导致场地存在严重缺陷。面层开裂,凹陷,光面,起泡,褪色……,都因此引起技术原因的提前翻新。一座室外网球场的面层,通常应可保持五至七年内不需翻新。当新建网球场沥青混凝土基础的密实度与平整度不合格时,必然给球场的寿命与翻新的年限,造成极大的致命伤害,更严重的,甚至可能报废该场地,不得不重做基础。新建时采用不符合国标的材料,以及偷工减料的工艺,也是迫使场地必须提前翻新的重要原因。

中华人民共和国网球场地建设标准,明确规定网球场地基础采用沥青混凝土,而仍有大量采用钢筋水泥混凝土作为网球场地基础的。

非丙烯酸的面层材料同样大量用于网球场地营造。而曲解丙烯酸系统的标准工艺的现象,更是比比皆是。盲目降低成本省去丙烯酸系统工艺中最为瓶颈的工序:加强层与纹理层,是许多新建网球场时容易给未来翻新带去隐患的重要原因。

还有原建场地施工操作手法拙劣,使用期间维护保养欠佳,场内再施工之人为破坏等,也是造成提前翻新甚至被迫改造的原因。


二: 方案

本文仅针对沥青混凝土基础网球场的正常年限翻新提出参考方案。

1)裂缝

冲洗旧场并彻底晾干后,依裂缝纵向对面层切割处理,用进口NPI补缝胶条,对扩开至十至二十毫米截面宽度裂缝,作十毫米深之填埋。并留低于面层平面一点五至二毫米空间,然后以丙烯酸四号填充剂作后续粘结。未来仍不可能完全根治开裂,但已仅存毛细裂缝,不再影响打球;

2)凹陷

对欲翻新之旧场放水试平,以壳牌三号乳化沥青加石英砂之混合料,以每次补厚不超过限度多次反复修补刮平,并保证修补面彻底干透;

3)光面

待翻新面层尤其主打区及易磨损处,往往存在表面光滑现象,故旧场需重点甚至大面积打磨,导致可能性全场试水补平,以丙烯酸四号加强层刮涂;

4)起泡

此种现象极有可能是原建基础密实度严重不匀,或原建时局部未干透而早期造成,建议查清具体成因再定解决方法;

5)褪色

网球场地面层材料之色牢度与抗紫外光能力,依不同丙烯酸而有差异。新建时如正常使用过加强层与纹理层工艺,则场地之“颜值”持久性得以保证;颜值”持久性得以保证;



三: 翻新

建议根据旧场实际现状勘查后,方决定具体方案之取舍。

1)一道加强层;

2)一道纹理层;

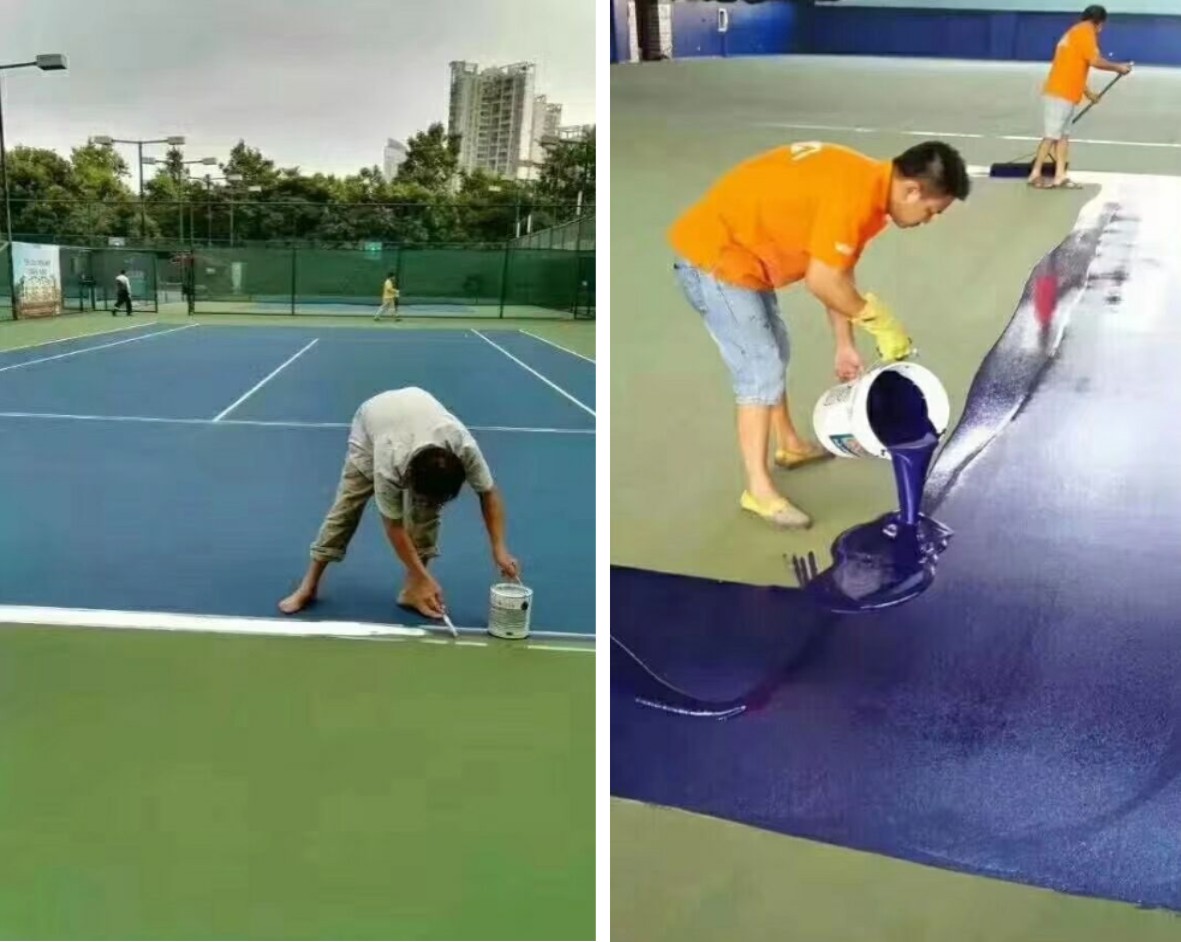

3)二道色面油;

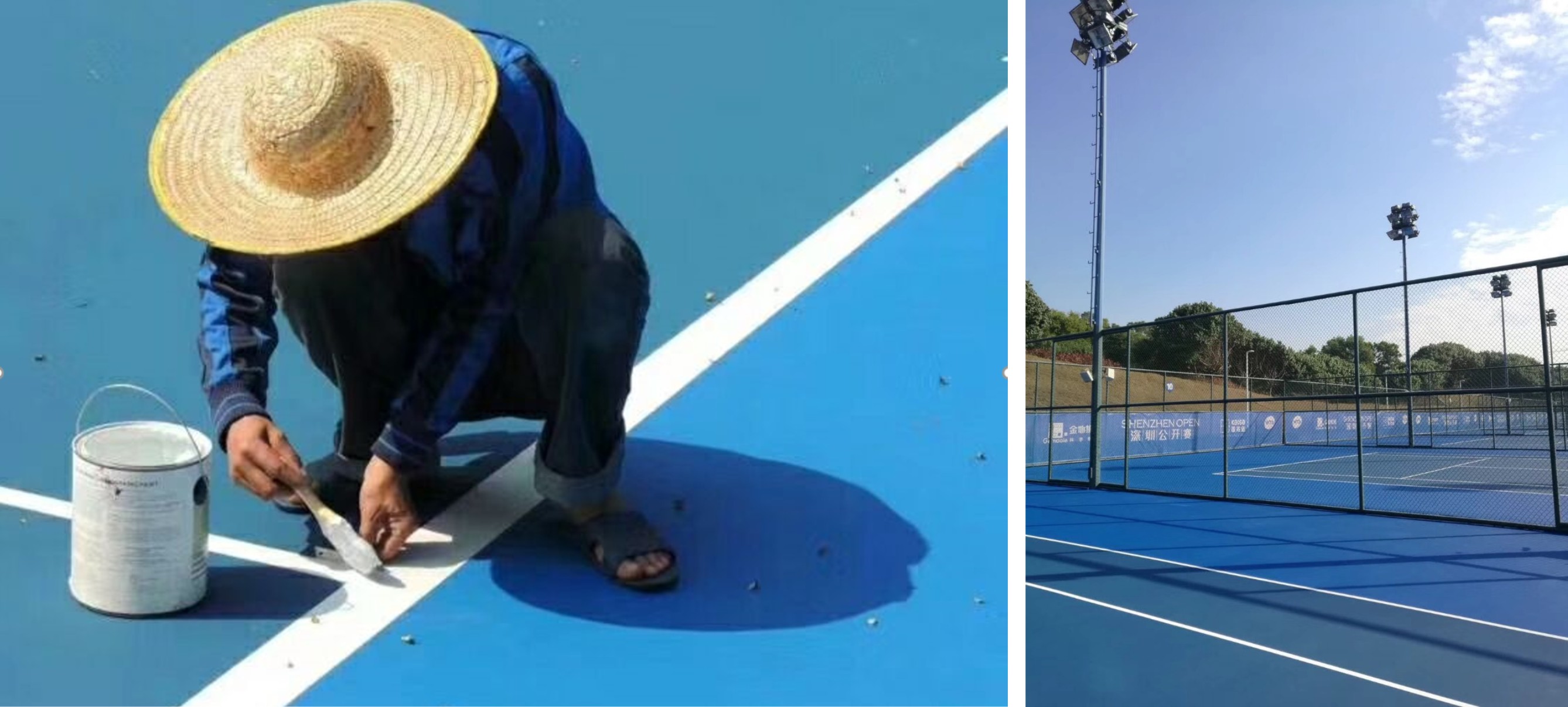

4)画线。

业主们希望尽量少花钱,能够做得好场地,但一片不怎么合格的网球场翻新,可能只需花费两万元,但脚感和球速以及视觉效果造成打球不甚舒适。半年,一年或最多两年,面层发生品质衰减或可能出现其它问题;

而合格的高质量翻新,如果原基础完好,虽然每片需要七万元甚至更高,但可以令人满意地打球,球场面层球速均匀,脚感舒适,色牢度高,抗紫外光力强。面层数据打球五到七年都不变。期待着网球场业主或投资者知道真正优质的面层应该效果如何。


评论:隐藏评论
您需要登录后才可以评论
  • 全部评论
  • 最新评论

关注我们

© 体荟 2022
版权所有 体荟 粤ICP备17072341号-2
